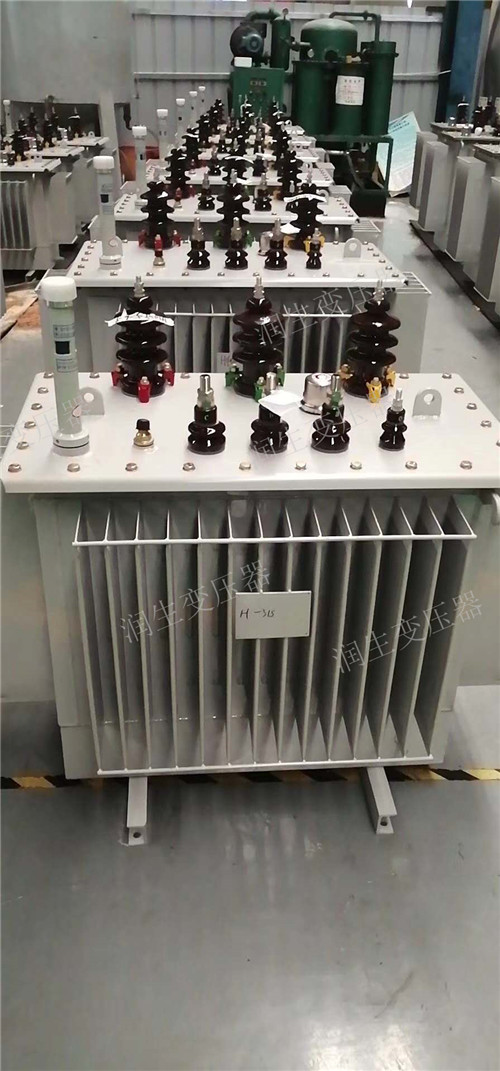

s11油浸式變壓器
- 產品介紹
1.產品介紹：
s11油浸式變壓器采用全密封波紋油箱結構設計制造，當油溫變化時波紋片熱脹冷縮可取代儲油柜的作用，而且外形美觀，占地面積小。由于變壓器油和周圍空氣不接觸，不會吸收外界水分，從而不會降低絕緣強度，因氧氣無法進入油箱，也避免了絕緣材料的老化，提高了該產品的使用壽命，同時也提高了社會效益。S11-M型變壓器比GB/T6451標準空載損耗平均降低30%，負載損耗平均降低25%，運行費用平均下降20%。
2.技術標準：
GB1094《電力變壓器》
GB/T6451《三相油浸式電力變壓器技術參數和要求》。
3.性能指標：
s11油浸式變壓器主要技術參數
|
額定容量 (kVA) |
聯結標號 |
電壓組合 |
空載電流 ％ |
損耗（kW） |
阻抗電壓 ％ |
|||
|
高壓kV |
分接范圍 |
低壓kV |
空載損耗 |
負載損耗 (75℃) |
||||
|
30 |
Yyno 或 Dyn11 |
6 6.3 10 10.5 11 |
±5% 或 ±2×2.5% |
0.4 |
2.1 |
0.10 |
0.60 |
4.0 |
|
50 |
2.0 |
0.13 |
0.87 |
|||||
|
63 |
1.9 |
0.15 |
1.04 |
|||||
|
80 |
1.8 |
0.18 |
1.25 |
|||||
|
100 |
1.6 |
0.20 |
1.50 |
|||||
|
125 |
1.5 |
0.24 |
1.80 |
|||||
|
160 |
1.4 |
0.28 |
2.20 |
|||||
|
200 |
1.3 |
0.34 |
2.60 |
|||||
|
250 |
1.2 |
0.40 |
3.05 |
|||||
|
315 |
1.0 |
0.48 |
3.65 |
|||||
|
400 |
1.0 |
0.57 |
4.30 |
|||||
|
500 |
1.0 |
0.68 |
5.15 |
|||||
|
630 |
0.9 |
0.81 |
6.20 |
4.5 |
||||
|
800 |
0.8 |
0.98 |
7.50 |
|||||
|
1000 |
0.7 |
1.15 |
10.3 |
|||||
|
1250 |
0.6 |
1.36 |
12.0 |
|||||
|
1600 |
0.6 |
1.64 |
14.5 |
|||||
|
2000 |
0.4 |
2.10 |
17.8 |
|||||
|
2500 |
0.32 |
2.50 |
20.7 |
|||||
