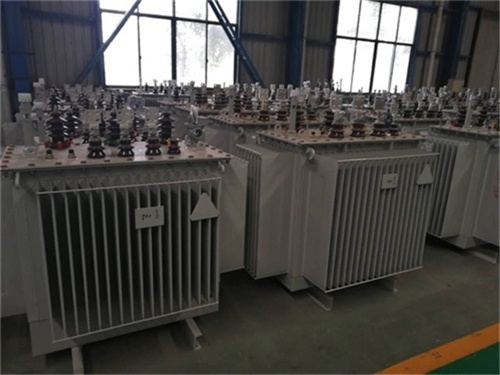

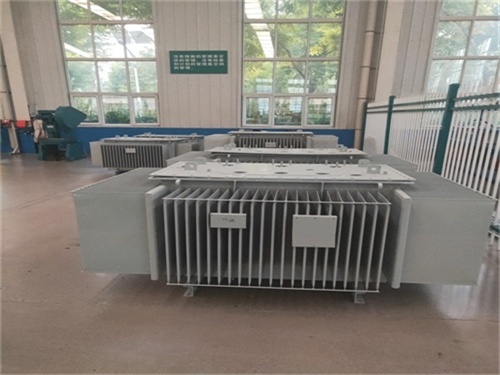

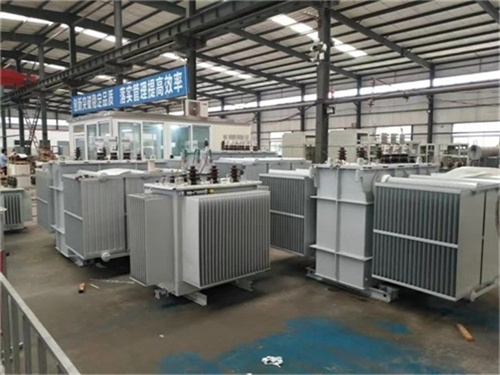

630KVA油浸式變壓器核心參數與性能解析

　　一、核心參數與規格

　　額定容量與電壓

　　額定容量：630KVA，適用于中小型工業、商業建筑及區域配電場景，可滿足高負載需求。

　　電壓比：常見配置為10kV/0.4kV，分接范圍±2×2.5%或±5%，適應電壓波動。

　　額定電流：

　　高壓側(10kV)：約36.4A(計算公式：I= 3×US )。

　　低壓側(0.4kV)：約909.4A，滿足大電流輸出需求。

　　損耗與能效

　　空載損耗：

　　S13型：約850W，較傳統S9型降低20%-30%。

　　S22型(一級能效)：≤680W，符合GB 20052-2020最高標準，年節電約1,200kWh(按8,000小時運行計算)。

　　負載損耗：

　　S13型：約6,440W，S22型優化后降低至5,150W，滿載效率≥98%。

　　冷卻與防護

　　冷卻方式：

　　自然冷卻(ONAN)：適用于常規環境，溫升限值45K。

　　強迫風冷(ONAF)：提升過載能力20%-30%，適用于短期高負載場景。

　　防護等級：IP20(防直徑≥12.5mm固體異物)，部分型號支持IP23(防淋水)，適應戶外環境。

　　結構與材料

　　鐵芯：采用30Q130高導磁硅鋼片，步進多級疊片工藝，空載電流降低30%，噪聲≤65dB。

　　繞組：高壓側銅導線/低壓側銅箔，園筒式結構，機械強度高，抗短路能力強。

　　油箱：散熱油管或階梯片式散熱器，表面涂“三防漆”(防鹽霧、防濕熱、防霉菌)，壽命長達20年以上。

　　二、性能優勢與應用場景

　　節能降耗顯著

　　數據對比：以S22型為例，較S13型年節省電費約9,600元(按0.8元/kWh計算)，3-5年可收回成本差價。

　　環保效益：每臺630KVA變壓器年減少CO?排放約8噸(按火電碳排放系數0.8kg/kWh計算)。

　　運行穩定性高

　　溫升控制：強迫風冷設計使繞組溫升低于標準值10-15K，絕緣劣化速度降低50%，故障率下降30%。

　　抗短路能力：繞組機械強度提升20%，可承受1.5倍額定電流沖擊(歷時5s)，適應惡劣負載環境。

　　安全與維護

　　防護設計：全封閉結構防止油泄漏，IP23防護等級適應潮濕、多塵環境。

　　維護簡便：油位計、壓力釋放閥等裝置實現免維護運行，定期油樣檢測即可保障安全。

　　典型應用場景

　　工業領域：鋼鐵廠、化工廠等負載波動大的場景，過載能力強且節能效果顯著。

　　商業建筑：購物中心、寫字樓等對噪音敏感(運行噪音≤65dB)且空間有限的場所。

　　新能源配套：風電、光伏電站的升壓變壓器，適應高海拔、低溫環境(-40℃仍可運行)。

　　三、型號對比與選型建議

　　型號 能效等級 空載損耗(W) 負載損耗(W) 適用場景

　　S13-630KVA 二級 ≤850 ≤6440 通用型，平衡成本與性能

　　S22-630KVA 一級 ≤680 ≤5150 對電能質量要求苛刻的制造業、醫院

　　ZSS-630KVA 整流專用 定制化設計 定制化設計 冶金、化工等整流供電場景

　　選型建議：

　　優先一級能效：長期運行下，S22型初始投資可在3-5年內通過電費節省回收，全生命周期成本更低。

　　高負載場景：選擇強迫風冷型號，過載能力提升20%-30%，避免頻繁停機。

　　特殊環境：IP23防護等級適用于潮濕、多塵環境，高原型(海拔>1000m)需定制設計。

　　四、市場趨勢與成本分析

　　價格區間：

　　二級能效：約8-12萬元/臺(如S13-630KVA)。

　　一級能效：約12-15萬元/臺(如S22-630KVA)，較二級型號高20%-30%，但全生命周期成本更低。

　　投資回報：

　　以S22型為例，較傳統變壓器年節省電費約1.5萬元，10年運行周期內總節省15萬元，遠超初始差價。

　　政策驅動：

　　國家“雙碳”目標下，多地出臺補貼政策(如江蘇對一級能效變壓器補貼10%-15%)，進一步縮短投資回收期。
